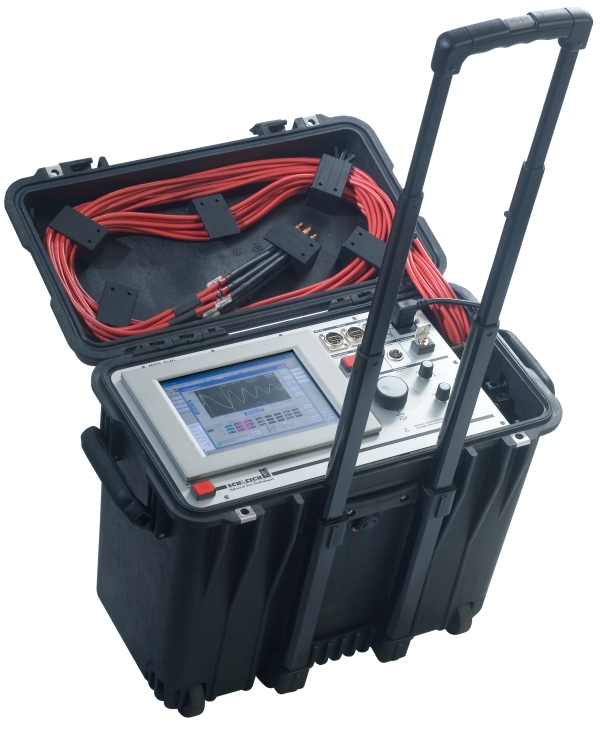

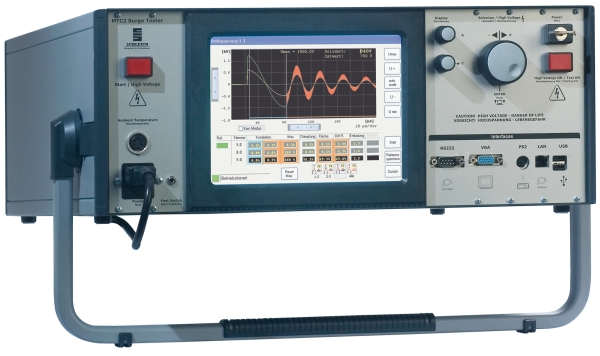

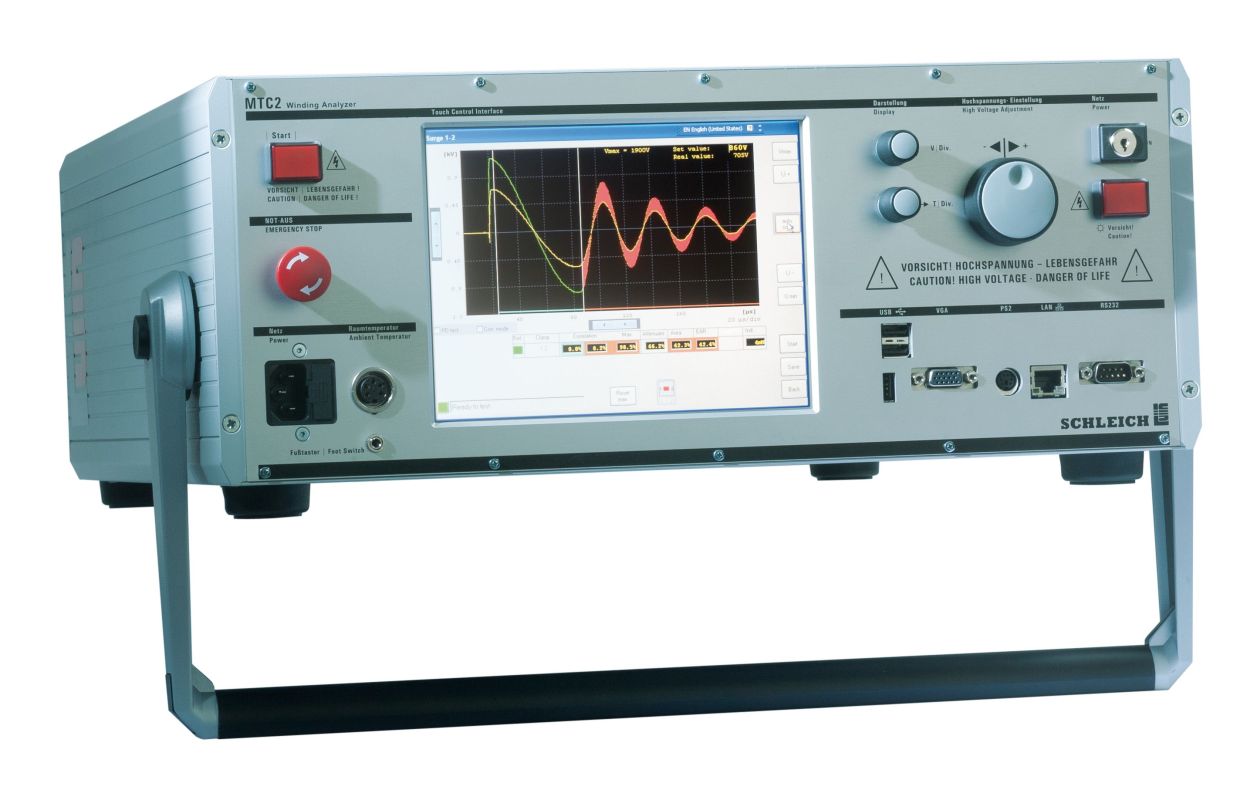

MTC2多功能高级绕组浪涌测试分析仪
资料下载
MTC2匝间(浪涌)测试仪是一款目前市场上技术最先进的匝间测试仪之一,由著名的德国电机测试仪制造商SCHLEICH公司研发制造,其型号有多种,因最大输出电压不同有以下几档:
主要功能:
1. 可在两个绕组联接上输出最高达6KV-50KV的匝间测试(浪涌测试)电压
2. 直流绝缘电阻测试,最高输出6KV-50KV, 4mA.
3. 直流耐压测试,最高输出6KV-50KV ,4mA
4. 直流高压下的极化指数测试/吸收比测试。
5. 自动步进式升压测试。
6. 带实测/名义比较的电感测量。
7. 过程故障诊断、校验功能。
8. 量化的EAR(不重合度)指标
9. 带环境温度补偿的四端子高精度阻抗测试。
10. 可选功能:匝间测试中带局放测试功能。
11.可选择不同的语文模块,如中文。
12.可选择厂家的远程支持。
13.彩色液晶显示,单机最大存储结果达1百万台电机的数据。
测试对象:可用于测试有电感的对象如:三相定子、单相定子、变压器、电机、电枢和单一线圈等。测试仪由集成在仪器中的触屏电脑控制。
如何测试:
测试计划可预先写入/存入MTC2测试仪内.其于WINDOWS XP的操作形式,触屏操作。
操作者可以随后选择测试计划并联结测试对象。所有的测试步骤将按预编好的计划一个接一个的进行。测量值将自动与设定好的允差比较,并自动给出估计结果,以绿(即合格)或红(不合格) 显示出来。 当然,仪器还设置了手动模式。
数据采集和存储:
按要求测试结果即可存储在MTC2中也可以存储在另外一台电脑/服务器上。有关这方面的通讯功能可选相关软件,此外还可选择用RS232 和USB交互界面通讯。
最多可存储达100万台电机数据
MTC2的参数:(这里以MTC2-30KV为例)
* 两个绕组联接+ 一个框架联接
* 基于WINDOWS XP的触屏操作,如果需要也可以接蓝牙键盘或鼠标。
* 手动测试模式:针对现场服务,维修,维护。
* 自动测试模式:测试程序和测试结果都被存储在一个ACCESS 数据库中。
* 电机的标签可以同时输入并存储其中。有了这些标签数据,测试结果可以很方便地检索并打印。 另外,也可以很方便容易地将现在的测试与以往的测试自动做比较。
* 测试功能也可在NT/WIN2000 网络中运行
符合各类规范
* IEEE-522规范
* 符合 IEC 60034-15 编辑3 规范: 在联接前线圈装入定子之后的测试。
* 符合 劳埃德的注册规则: 在联接前线圈装入定子之后的测试。
* 符合IEEE关于稳压及最大残余波幅的规范: 小于 0.01%
* 匝间(浪涌)测试电压:0.65(4Un+ 5kV),在测试电压的0.4~0.8倍下调节,对30KV测试仪而言,最高可输出35KV。
* 升压时间是0.1μs ~3.2μs。(符合IEEE及IEC规范)
* 对更高的测试电压,浪涌测试的升压时间是0.1μs ~ 0.2μs + 0.3μs.
* 浪涌脉冲数:5,在线圈被测过程中,每一个线圈将至少在5个浪涌脉冲下测试。
MTC2-30KV浪涌测试仪的其它数据
* 1000V ~30000V连续可调节
* 无论有或没有参考曲线,仪器共有8种不同的自动评估方法。
1. 专利的相干分析方法
2. 面积分析 (EA)
3. 面积差分析(EAR)
4. 在连续升压下的面积差分析(EAR)(不重合度)
5. 衰减分析
6. 允差带方法
7. 频率方法
8. 放电分析
* 最大电流:1500 A / max.
* 能量: 45 焦尔
* 电容: 100 纳法
* 每步长浪涌脉冲:1~9999(对自动测试)和无限次(对手动测试)
* 电流精度:0~3mA / 分辨率: 0.001uA / 最大电流: 3mA / 过电流指示(击穿检测)
* 阻抗测试精度: 1MΩ ... 100GΩ
* 阻抗测试或通过可编程的任意报警值的绝缘电流评估
* 测试电压: 0~30000V直流 (自动校准并稳压)
* 稳压及最大残余波幅: 符合IEEE规范,小于 0.01%
* 自动极化指数测试包括图形及PI图
可选语言:德、英、法(标准),或其它(包括汉语)则为选项需另付费。
MTC2的其它参数
* 红色报警灯表示:“注意,测试正在正行,测试线和被测物带高压电”
*警告:如果测试仪无有效接地,则有显示。
* 内置的紧急制动
* 测试结束并且所有测试线转向PE时自动放电
* 手动测试总是从最小的测试电压开始。
* 尺寸:宽 x 深 x 高 (550 x 650 x 815mm)
* 重量: 90kg (30KV仪器,其它的详见相应的样本)
* 供电电源:100V~240V / 50~60Hz ,不必担心电源的制式.
* I/O 接口:用于通过PLC控制的遥控,MTC2 (6KV, 12KV, 15KV)测试仪的后背板有一个5极插座接口,该接口提供一个输入信号和三个其它输出信号。
“德国制造”,获: DIN EN ISO 9001: 2008质量认证。
做为SCHLEICH公司在华总代理,我们愿意为阁下的电机/线圈测试工作做贡献。欢迎以任何方式与我公司联络。
